Putkien lämmönlaajennuksen ja supistumisen ja tärinän siirtymisen lievittämisen avainkomponenttiputkikompensaattoriton jaettu luokkiin, jotka perustuvat korvausperiaatteisiin ja sovellusskenaarioihin. Erityyppiset mallit on suunniteltu "putkistressin vähentämiseen" ympäröimään tuotejärjestelmä, joka sopii erilaisiin työoloihin.
Aksiaalikompensaattorit ovat perusluokka. Ne absorboivat putkien aksiaalisen siirtymisen palkeiden aksiaalisen laajentumisen ja supistumisen läpi. Niillä on kompakti rakenne ja ne sopivat suoriin putkiin. Yhden yksikön kompensointisumma voi saavuttaa 50-300 mm, ja paineaso kattaa 0,6-4,0MPa. Niitä käytetään usein lämmitys- ja ilmastointilaitteissa. Asennettuna ne on sovitettava ohjauskiinnikkeisiin säteittäisen poikkeaman hallitsemiseksi.
Poikittaiset kompensaattorit saavuttavat siirtymän kompensointin palkeiden poikittaisen taivutuksen kautta, joka soveltuu putkille, joilla on sivupoikkeamat (kuten taivutukset). Se käyttää saranan tai yleisen rengasrakenteen, joka voi absorboida 100-500 mm: n sivuttaissiirtymät, on voimakas vapinavallan vastainen kyky, käytetään laajasti pitkän matkan öljyputkissa ja se voi tehokkaasti käsitellä putkien poikkeamia, jotka aiheutuvat perustan asutuksesta.
Kulmakompensaattorit koostuvat yhdestä tai useasta paljeesta. Ne kompensoivat putken kulmassa olevan siirtymän kulman siirtymän kautta. Niitä käytetään usein L-muotoisissa ja z-muotoisissa putkien asetteluissa. Kompensaatiokulma voi nousta ± 15 °. Kun sitä käytetään kiinteän kiinnikkeen kanssa, se voi vähentää jännityspitoisuutta putken mutkassa. Se on erityisen yleistä kemiallisten kasvien prosessiputkissa.
Hihan kompensoijat koostuvat ydinputkesta ja ulkokuoresta. Ne absorboivat siirtymistä aksiaalisen liukumisen kautta. Korvausmäärä voi saavuttaa yli 1000 mm ja sopii suurten halkaisijan putkiin (DN500-DN3000). Tiivistystäyteaine on kuitenkin ylläpidettävä säännöllisesti. Sitä käytetään enimmäkseen vesiputkissa, joilla on hyvä vedenlaatu ja jota käytetään laajasti kunnallisissa putkissa.

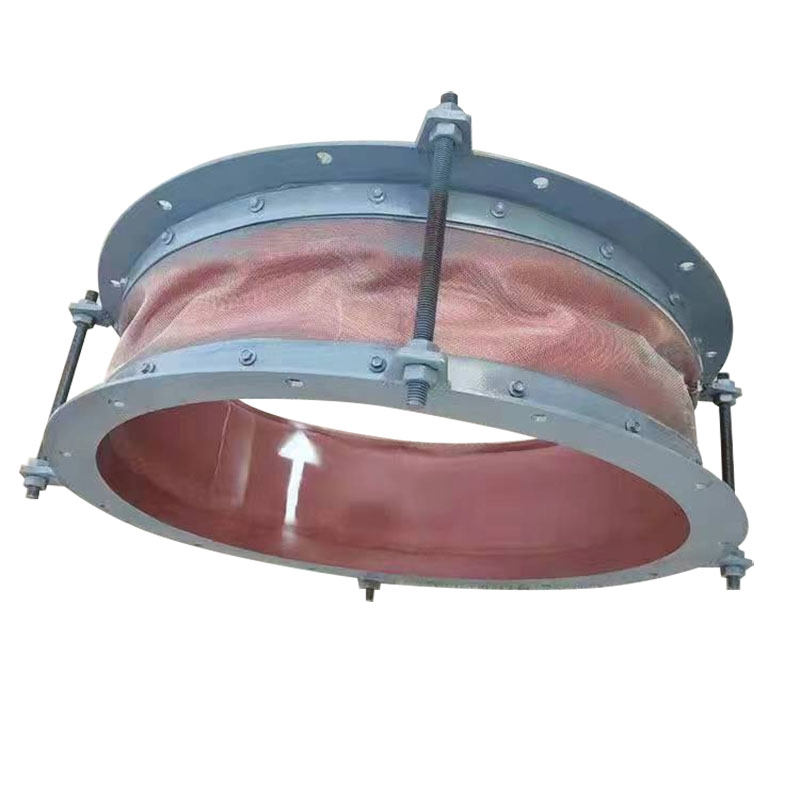

Ei-metalliset kompensoijat on valmistettu joustavista materiaaleista, kuten kankaista ja kumista. Niillä on laaja lämpötilankestävyyden alue (-196 ℃-1200 ℃), ne voivat absorboida moniulotteisen siirtymän ja niillä on hyvä isku- ja melun vähentäminen. Ne soveltuvat kohtauksiin, joissa on voimakas korroosio ja korkea värähtely, kuten voimalaitoksen tummut ja kemialliset pakoputket, mutta paineen kantavuus on alhainen (yleensä ≤0,6mPa).
Erityyppisten kompensaattoreiden valinta on arvioitava kattavasti yhdessä putkenvälineiden, paineen, lämpötilan ja siirtymän kanssa. Aksiaalityyppi sopii pieneen siirtymään suoraanputket,Poikittaiset ja kulmatyypit soveltuvat monimutkaisten putkien asetteluihin, holkkityyppi soveltuu suuriin siirtymän skenaarioihin, ja ei-metallinen tyyppi keskittyy korroosionkestävyyteen ja iskun imeytymiseen. Kohtuullinen valinta voi vähentää putkijärjestelmän vikaantumista ja pidentää laitteiden käyttöikäistä, mikä on tärkeä osa putken suunnittelun suunnittelua.
