Nykyaikaisissa teollisuusjärjestelmissä nesteen kuljetus kohtaa usein haasteita, kuten värähtely, melu, paineenvaihtelut ja putkilinjan komponenttien välinen väärinkäyttö. Eräskumi pehmeä liitäntäTarjoaa tehokkaan ratkaisun näihin ongelmiin absorboimalla iskuja, kompensoimalla siirtymistä ja varmistamalla putkistojen sujuvan toiminnan. Vesikäsittelylaitoksista petrokemiallisiin kasveihin, LVI -järjestelmistä palontorjuntaverkkoihin, kumipehmeillä yhteyksillä on ratkaiseva rooli toiminnan tehokkuuden parantamisessa ja laitteiden elinkaaren pidentämisessä.

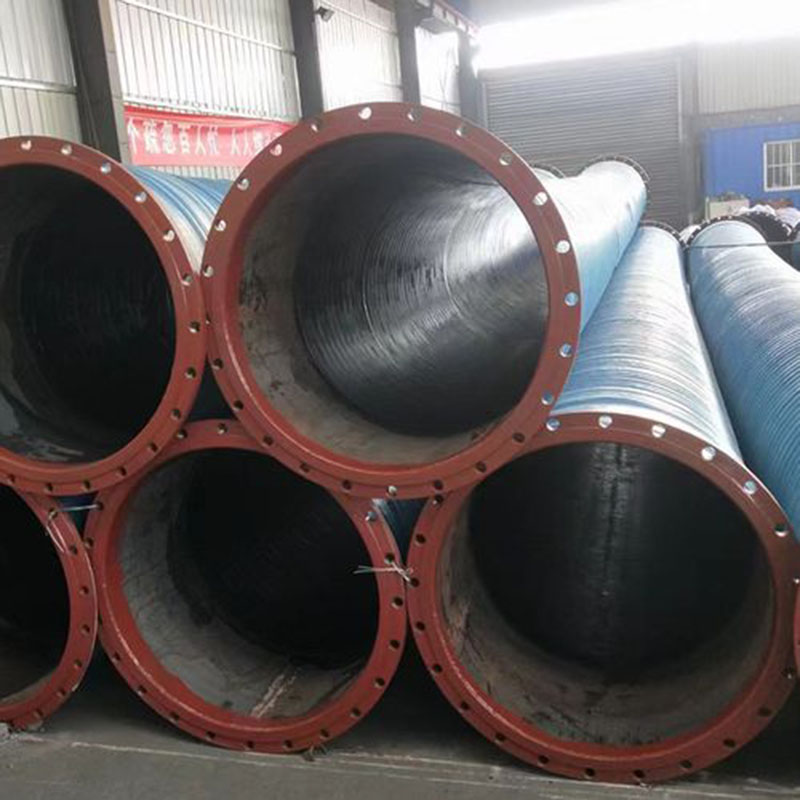

Kumin pehmeä liitäntä, joka tunnetaan myös nimellä kumilaajennusliitoksena tai kumin joustava liitoksina, on joustava liitin, joka on asennettu kahden putkilinjan väliin. Se koostuu yleensä korkealaatuisesta kumista, vahvistetusta nylonjohtokankaasta ja teräslaipeista, jotka on suunniteltu käsittelemään värähtelyjä, absorboivat kohinaa ja kompensoimaan lämpölaajennusta tai mekaanista siirtymistä.
Tärinän eristäminen
Absorboi pumppujen, kompressorien ja muiden pyörivien laitteiden värähtelyt vähentäen putkien jännitystä.
Melun vähentäminen
Estää mekaanisen melun siirron putkilinjaa pitkin parantaen työympäristöjä.
Lämpölaajennuskorvaus
Käsittelee lämpötilan aiheuttamia pituusmuutoksia putkistoissa vaatimalla monimutkaisia mekaanisia rakenteita.
Paine- ja väärinkäytön käsittely
Mahdollistuu pieniin väärinkäytöksiin asennuksen aikana ja hallitsee paineen nousua tehokkaasti.
Korroosionkestävyys
Korkealaatuiset kumimateriaalit kestävät öljyä, happoa, alkalia ja merivettä, pidentäen käyttöiän käyttöä.
Teollisuussovelluksissa jopa pieni väärinkäyttö tai tärinä voi johtaa putkilinjan halkeamiin tai nivelvirheisiin. Kumipehmeät liitännät lieventävät näitä ongelmia tehokkaasti varmistaen pitkäaikaisen toiminnan vakauden.
Kumipehmeän liitäntä on toiminnallisuus sen joustavaan rakenteeseen ja kestäviin materiaaleihin. Sen ainutlaatuinen muotoilu antaa sen muodonmuutoksen stressin alla palaamalla alkuperäiseen muotoonsa, kun stressi poistetaan. Tämä joustavuus tarjoaa merkittäviä mekaanisia etuja.
Kun pumppu tuottaa värähtelyjä, kumiveli absorboi energian estäen siirron putkilinjan läpi.
Kun järjestelmä läpikäyvät lämmön laajenemisen tai supistumisen, kumihankin kompensoi aksiaali-, sivu- ja kulma -siirtymä.
Kun painevaihteluita on, nivel jakaa kuorman tasaisesti suojaamalla putkilinjan eheyttä.
| Komponentti | Kuvaus | Hyöty |
|---|---|---|
| Kumirunko | Valmistettu EPDM: stä, NBR: stä, NR: stä tai muista yhdisteistä | Tarjoaa joustavuutta ja tiivistämistä |
| Vahvistava kangas | Korkean lujuuden nailon- tai polyesterilanka | Parantaa paineenkestävyyttä |
| Teräslaipat | Hiiliteräs, ruostumaton teräs tai rautarauta | Varmistaa turvallisen putkikiiton |
| Sisävuori | Valinnainen korroosion vastainen vuori | Parantaa kestävyyttä ankarissa mediassa |
Integroimalla nämä rakenteelliset komponentit, kumipehmeät yhteydet ylläpitävät putkilinjan suorituskykyä korkeapaineen, korkean lämpötilan ja syövyttävien ympäristöjen alla.
Oikean kumipehmeän yhteyden valitsemiseksi on tärkeää ymmärtää tuotteen tekniset parametrit. Fushuolla tarjoamme monipuolisille teollisuudenaloille räätälöityjä ratkaisuja, jotka varmistavat yhteensopivuuden erilaisiin operatiivisiin vaatimuksiin.
| Parametri | Eritelmäalue |
|---|---|
| Nimellis halkaisija (DN) | DN25 - DN3000 |
| Työpaine | PN10 / LIM16 / PN25 |
| Käyttölämpötila | -20 ° C - +120 ° C (muokattavissa 200 ° C: seen) |
| Siirtymäkyky | Aksiaali ± 10 mm, lateraalinen ± 20 mm, kulma ± 15 ° |
| Kumimateriaali | EPDM, NBR, NR, SBR, FKM, neopreeni |
| Laippa -standardi | Yksi ja katso vain basso, grub |
| Keskitason yhteensopivuus | Vesi, merivettä, öljyä, kaasua, kemikaaleja, ilmaa |
Näitä joustavia niveliä käytetään laajasti luotettavien putkilinjajärjestelmien vaativilla toimialoilla.
Vesihuolto ja viemäröinti - kunnalliset putkilinjat, jätevedenkäsittely- ja suolanpoistojärjestelmät.
LVI -järjestelmät - Absorboi värähtelyjä jäähdyttimissä, pumppuissa ja jäähdytystorneissa.
Petrokemian teollisuus - öljyn, kaasun ja syövyttävien kemikaalien kestävä.
Voimalaitokset - käsittelee korkeita lämpötiloja ja painetta jäähdytysvesiputkistoissa.
Meri- ja offshore - suojaa meriveden korroosiolta ja dynaamisilta kuormituksilta.
Palosuojausjärjestelmät - ylläpitää vakautta paineen nousun aikana.
Valitsemalla oikean koon, materiaalin ja kokoonpanon insinöörit voivat varmistaa saumattoman putkilinjan integroinnin ja kestävyyden.
A1. Aloita tunnistamalla putkilinjan halkaisija, työpaine, lämpötila -alue ja nesteväliaine. Valitse sitten kumimateriaali, joka on yhteensopiva väliaineesi kanssa - esimerkiksi EPDM kuumalle vedelle, NBR öljylle ja FKM vahvoille kemikaaleille. Varmista lisäksi, että laippastandardit vastaavat putkilinjan vaatimuksia. Kokeneen toimittajan kaltaisen toimittajan kuuleminen voi yksinkertaistaa valintaprosessia.
A2. Normaaliolosuhteissa korkealaatuinen kumipehmeä liitäntä voi kestää 5-10 vuotta. Palveluikä riippuu kuitenkin useista tekijöistä:
Käyttölämpötila ja paine
Väliaineen tyyppi kuljetettu
Asennuksen laatu ja kohdistus
Huoltotiheys
Rutiininomaiset tarkastukset ja ajankohtaiset korvaukset ovat välttämättömiä kestävyyden maksimoimiseksi.
Kumipehmeä liitäntä on enemmän kuin vain putkilinjan lisävaruste; Se on olennainen osa toimintaturvallisuutta ja tehokkuutta. Värähtelyjen ja melun vähentämisestä lämpölaajennuksen ja putkilinjan vian estämisen kompensoimiseen nämä liittimet ovat välttämättömiä useilla toimialoilla.
AtFushuo, olemme erikoistuneet korkean suorituskyvyn kumipehmeiden yhteyksien valmistukseen, jotka täyttävät kansainväliset standardit ja tarjoavat pitkäaikaisen luotettavuuden. Kehittyneen tuotantotekniikan ja tiukan laadunvalvonnan avulla varmistamme, että tuotteemme tarjoavat optimaalisen suorituskyvyn jopa vaativimmissa ympäristöissä.
Jos etsit räätälöityjä ratkaisuja tai tarvitset asiantuntija -neuvoja putkijärjestelmällesi,Ota yhteyttätänään keskustellaksesi vaatimuksistasi. Ammattimainen tiimimme on valmis antamaan räätälöityjä suosituksia ja kattavaa teknistä tukea.
